O que é Diagnóstico de Qualidade de Energia?



Identificação de distúrbios elétricos;

Analise de todos os parâmetros elétricos;

Avaliação de conformidade com normas Técnicas;

Mensuração do impacto operacional e riscos de falhas em equipamentos;

Entrega de laudo técnico com recomendações corretivas e preventivas

A empresa passa a saber:

Quais equipamentos estão mais expostos a falhas

Onde há risco de parada produtiva

Qual o custo escondido da má qualidade de energia

Quais ações reduzem o risco (filtros, proteção, ajustes)

O que são distúrbios elétricos ?

Distúrbios elétricos são “problemas” que acontecem na energia elétrica que chega às casas, empresas ou máquinas.
Eles fazem a eletricidade sair do padrão normal e podem causar falhas, travamentos ou até queima de equipamentos.

Exemplos :

• Queda de energia (piscar de luz)
  A tensão baixa por um instante. Pode desligar computadores e máquinas.
• Pico de energia
  A energia sobe rápido demais por um momento. Pode queimar equipamentos eletrônicos.
• Falta de energia
  Interrupção total — tudo apaga.
• Energia “suja” (harmônicos)
  A energia continua chegando, mas deformada, prejudicando motores, inversores e eletrônicos.

Conformidade com normas Técnicas

Para um serviço de análise de qualidade de energia, existem normas técnicas que servem como referência para medir, avaliar e emitir relatórios confiáveis. Elas definem limites, métodos de medição e critérios de conformidade.

Abaixo estão as principais normas usadas no Brasil e internacionalmente.

Normas e documentos utilizados no Brasil

• ABNT NBR 5410
  Instalações elétricas de baixa tensão (segurança e dimensionamento).

• ANEEL – PRODIST (Módulo 8)
  Define padrões de qualidade da energia fornecida pelas concessionárias (tensão, continuidade, distúrbios).

• Ministério do Trabalho – NR-10
  Segurança em instalações e serviços em eletricidade.

• ABNT NBR IEC 61000 (série)
  Compatibilidade eletromagnética e limites de distorções.

Normas internacionais mais usadas

• IEC 61000-4-30
  Métodos de medição da qualidade de energia (classe A, S).

• IEC 61000-4-7
  Medição de harmônicas e inter-harmônicas.

• IEC 61000-4-15
  Medição de flicker (cintilação de tensão).

• IEEE 1159
  Monitoramento e classificação de distúrbios elétricos.

• IEEE 519
  Limites recomendados de harmônicas em sistemas elétricos.

Parâmetros elétricos

Parâmetros elétricos são as “medidas” que descrevem como a energia elétrica está funcionando em um local.
Eles mostram se a eletricidade está adequada para alimentar equipamentos com segurança e eficiência.

Tensão (incluindo picos e quedas):

É a diferença de potencial elétrico entre dois pontos. Ela atua como a força que “empurra” os elétrons através de um condutor, gerando a corrente elétrica

Corrente (com sobrecargas e desequilíbrios):

É o fluxo ordenado de partículas carregadas (elétrons ) que se movem dentro de um condutor, como fios de cobre, gerado por uma diferença de potencial elétrico (tensão)

Potência ativa, reativa e aparente:

É a forma como a energia está sendo usada.

• Potência ativa: a que realmente faz o trabalho (girar motor, acender luz).

• Potência reativa: Sustenta campos magnéticos em motores/transformadores, sem realizar trabalho útil.

• Potência aparente: o total das duas juntas — é o que a rede precisa fornecer.

Fator de potência:

Mostra se a energia está sendo bem aproveitada.

• Alto – uso eficiente da energia.

• Baixo – desperdício e possível multa na conta de energia (em empresas).

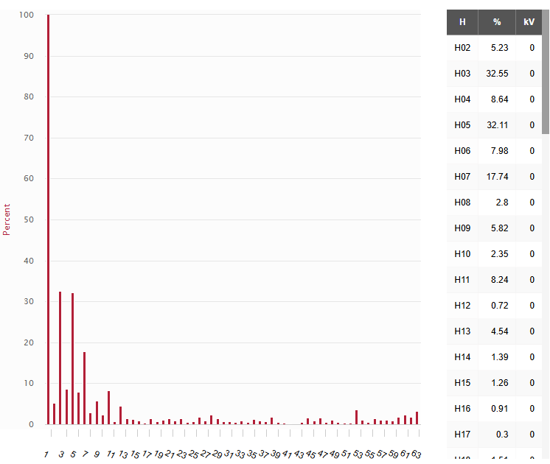

Harmônicas (THD):

São distorções provocadas por cargas não-lineares (eletrônicos, computadores, motores) que deformam a corrente e a tensão. Elas aumentam o consumo de energia e sobreaquecem condutores e transformadores.

Transientes e surtos:

São aumentos repentinos, momentâneos e de alta voltagem na rede elétrica, durando geralmente menos de um milissegundo. Causados por raios (indução), manobras de motores ou falhas na rede, provocam danos severos a equipamentos sensíveis por “estressar” componentes eletrônicos.

Energia consumida ao longo do tempo:

Quantidade total de eletricidade utilizada no sistema durante um período específico (horas, dias, meses)
